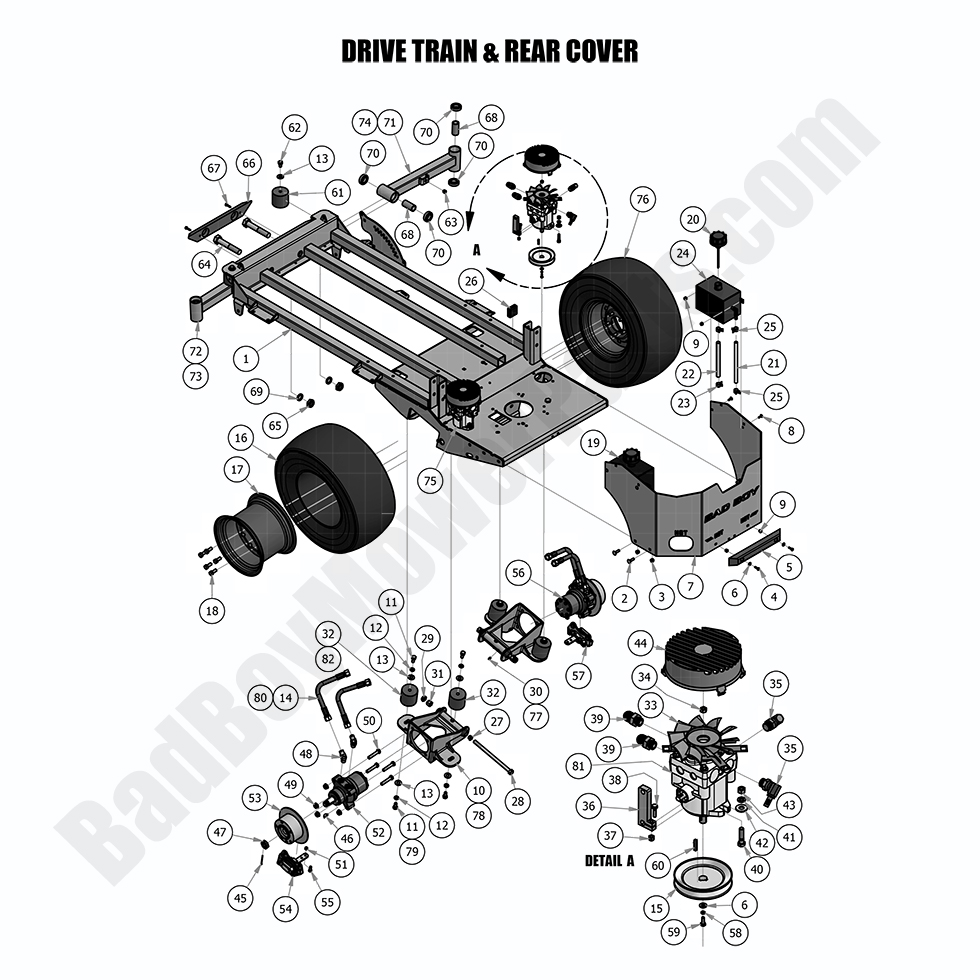

2018 Outlaw XP - Drive Train and Rear Cover

2018 Outlaw XP - Drive Train and Rear Cover

The 2018 Outlaw XP Drive Train and Rear Cover are essential for delivering the power and durability needed for smooth operation. Over time, these components can wear down, but BadBoyMowerParts.com has the Bad Boy Mower Parts required to keep your mower running at peak performance. Our Bad Boy Mower Part Diagrams help you identify the exact parts you need, from belts and pulleys to transmission covers and brackets. We also carry a full inventory of Bad Boy Lawn Mower Parts to ensure your machine operates efficiently. Ordering Bad Boy Parts Online is easy and guarantees you get the correct components for your mower. Plus, with Free Shipping On Orders Over $100, you get the best value on high-performance parts. Keep your 2018 Outlaw XP Drive Train and Rear Cover in excellent condition with quality replacements from BadBoyMowerParts.com.

Bad Boy Mower Parts Lookup

2018 Outlaw XP - Drive Train and Rear Cover
  Position Number SKU Product Title Price
1A 088-3500-00 088-3500-00 - Mount Assist Handle
$58.84
1 070-5380-17 070-5380-17 - 2017-2018 Outlaw XP Frame
$1299.99
2 018-5043-00 018-5043-00 - 3/8-16 X 1-1/4 Carriage Bolt
$2.99
3 013-5041-00 013-5041-00 - 3/8-16 Nylon Insert Locknut Zinc
$2.99
4 018-4702-00 018-4702-00 - 1/4-20 X 1-1/4 Hex Bolt
$2.99
5 029-7037-00 029-7037-00 - 14" Bumper
$42.79
6 019-7040-00 019-7040-00 - 1/4 USS Flat Washer Zinc
$2.99
7 026-2190-00 026-2190-00 - Outlaw/XP Rear Cover 36 Hp Vanguard (See Models Used On For Details)
$209.99
8 019-8040-00 019-8040-00 - 1/4 x 3/4 Carriage Bolt
$2.99
9 013-2050-00 013-2050-00 - 1/4-20 Nylon Insert Flange Nut
$2.99
10 070-8000-00 070-8000-00 - Suspension Kit Wheel Motor (See Models Used On For Details)
$291.91
11 018-2030-00 018-2030-00 - 1/2 x 1 Bolt
$2.99
12 019-5007-00 019-5007-00 - 1/2 Lockwasher Zinc
$2.99
13 019-5702-00 019-5702-00 - 1/2 SAE Flat Washer GR 8
$2.99
14 051-2000-00 051-2000-00 - 18" Hydraulic Hose Assy w/forged 45 Degree Adaptor
$49.63
15 033-5003-00 033-5003-00 - 5" Cast Pump Pulley - 15mm
$56.77

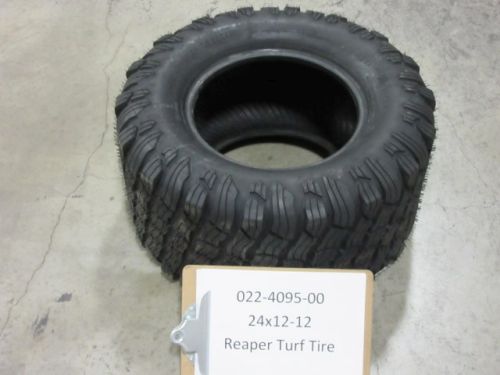

16 022-4095-00 022-4095-00 - 24x12-12 Reaper Turf Tire
$229.99
17 022-4070-00 022-4070-00 - Black Wheel 12x8.5 (See Models Used On for Detail)
$141.99
18 018-7033-00 018-7033-00 - 1/2-20 X 1-1/2 Lug Bolts Zinc
$2.99
19 067-8051-00 067-8051-00 - Aluminum Hydro Tank-Left (See Models Used On For Details)
$210.99
20 066-8050-00 066-8050-00 - Hydraulic Tank Cap w/Dipstick (See Models Used On For Details)
$31.22
21 051-8063-00 051-8063-00 - 3/8 Clear Hose PRICED PER FOOT
$2.99
22 051-8064-00 051-8064-00 - 1/2 Clear Braided Hose PRICED/ FOOT
$2.99
23 072-8066-00 072-8066-00 - 1/2" Hose Clamp
$2.99
24 067-8050-00 067-8050-00 - Aluminum Hydro Tank-Right (See Models Used On For Details)
$210.99
25 072-8065-00 072-8065-00 - 3/8" Hose Clamp - CTB-16-STFS
$2.99
26 014-9000-00 014-9000-00 - Frame Plug 2x2
$2.99
27 032-5050-00 032-5050-00 - Bushing Sleeve - Suspension (obsolete)
use part #032-6033-00
$3.84
28 018-2051-00 018-2051-00 - 5/8 x 10 Bolt Grade 8
$15.61
29 013-5301-00 013-5301-00 - 5/8-11 Nylon Insert Jam Locknut Zinc
$2.99
30 024-3050-00 024-3050-00 - 1/4" Drive-in Grease Fitting (See Models Used On For Details)
$2.99
31 013-7021-00 013-7021-00 - 5/8-11 Nylon Insert Locknut Zinc
$2.99
32 032-9000-00 032-9000-00 - Isolator - Green Dot
$70.97
33 015-9999-00 015-9999-00 - Hydro Fan - Fits Hydraulic Pumps
$28.88
34 013-8043-00 013-8043-00 - 5/16-18 Hex Nut
$2.99
35 024-5206-00 024-5206-00 - 90 Degree Fitting, 3/8 x 9/16, 4601-6-6
$12.42
36 031-5333-00 031-5333-00 - XP/Pup/Lightning Pump Arm
$22.75
37 013-8073-00 013-8073-00 - 1/4-20 Nylon Insert Locknut Zinc
$2.99
38 018-4007-00 018-4007-00 - 1/4-20 X 1 Hex Bolts Zinc
$2.99
39 024-5343-00 024-5343-00 - Hydraulic Pump Fitting 6400-10 -8
$7.95
40 018-6012-00 018-6012-00 - 3/8 x 1 1/2 Bolt
$2.99
41 019-5037-00 019-5037-00 - 3/8" Lockwasher Zinc
$2.99
42 019-5029-00 019-5029-00 - 3/8 USS Flat Washer Zinc
$2.99
43 013-6014-00 013-6014-00 - 3/8-16 Hex Nuts Zinc
$2.99
44 014-5600-00 014-5600-00 - Fan Guard 6.5" - Fits Wheel Motor Pumps
$39.81
45 020-7022-00 020-7022-00 - 1/8 X 2-1/4 Cotter Pins Zinc
$2.99
46 042-7041-00 042-7041-00 - Woodruff Key-Wheel Motor
$14.19
47 013-7050-00 013-7050-00 - 1" Castle Nut for Wheel Motor (obsolete)
use part #013-7055-00
$18.18
48 024-0050-00 024-0050-00 - 45 Degree Hydraulic Fitting
$31.17
49 013-5300-00 013-5300-00 - 1/2-13 Hex Fange Nuts Zinc w/ Serrations
$2.99
50 018-6036-00 018-6036-00 - 1/2-13 X 2-3/4 Bolt Zinc
$2.99
51 013-8047-00 013-8047-00 - 5/16-18 Nylon Insert Locknut - Zinc
$2.99
52 015-4501-00 015-4501-00 - 15cc Parker Wheel Motor - Left
$569.99
53 092-5201-00 092-5201-00 - 2007-2008 AOS/Diesel, 2014-2020 Diesel/Outlaw XP, 2019-2025 Renegade/Rogue Brake Disc 8
$119.36
54 092-7001-00 092-7001-00 - 2014-2018 Left Brake Caliper Outlaw XP/Diesel, 2019-2025 Renegade/Rogue
$99.32
55 018-6049-00 018-6049-00 - 3/8-16 X 1 Hex Bolts Zinc
$2.99
56 015-4500-00 015-4500-00 - 15cc Parker Wheel Motor-Right
$569.99
57 092-7000-00 092-7000-00 - 2014-2018 Right Brake Caliper Outlaw XP/Diesel, 2019-2024 Renegade/Rogue Left Brake Caliper w/bracket
$99.32
58 019-4008-00 019-4008-00 - 1/4 Lockwasher Zinc
$2.99
59 018-0024-00 018-0024-00 - M6-1.0 X 16MM HEX BOLT
$2.99
60 042-5301-00 042-5301-00 - 5MM X 1 Square Key Stock
$2.99
61 032-9002-00 032-9002-00 - Isolator - Red Dot
$70.97
62 018-1055-00 018-1055-00 - 1/2 x 3/4 Bolt
$2.99
63 014-3010-00 014-3010-00 - 5/8 Round Insert
$2.99
64 018-0026-00 018-0026-00 - 1-14 X 5 1/2 BOLT GR 8
$13.90
65 013-9004-00 013-9004-00 - 1" Nylock Nut 1/2 Nut - Fine Thread
$3.62
66 029-8000-00 029-8000-00 - Front Bumper (See Models Used On For Details)
$31.17
67 030-7040-00 030-7040-00 - 1/4 x 1 Hex Head Tek Screw
$2.99
68 025-0003-00 025-0003-00 - Front Bearing Spacer
$14.04
69 058-1000-00 058-1000-00 - MZ Bar Stop
$6.41
70 010-1050-00 010-1050-00 - Front Fork Caster Bearing (See Models Used On For Details)
$18.39
71 250-2650-00 250-2650-00 - 2017 XP Suspension Arm-Right
$56.72
72 250-2600-98 250-2600-98 - 2017 XP Suspension Arm Assembly-Left
$102.11
73 250-2600-00 250-2600-00 - 2017-2018 XP Suspension Arm-Left
$56.72
74 250-2650-98 250-2650-98 - 2017 XP Suspension Arm Assembly-Right
$102.11
75 050-3000-00 050-3000-00 - Left Pump 12cc - PK-3KCC-GY1C-XXXX
$909.99
76 022-4100-00 022-4100-00 - 2018-Newer Outlaw Tire & Rim Assy - 24x12-12 Reaper Turf
$329.99
77 024-8000-00 024-8000-00 - 3/8 Grease Fitting-Thread Type
$2.99
78 070-8001-00 070-8001-00 - 72 Suspension Kit Wheel Motor
$265.37
79 018-2080-00 018-2080-00 - 1/2-13 X 1-1/4 Hex Bolt
$2.99
80 051-6005-00 051-6005-00 - 18" Hydraulic Hose Only
$35.84
81 050-3050-00 050-3050-00 - Right Pump 12cc - Lightning PK-3HCC-GY1C-XXXX
$899.99
82 032-8999-00 032-8999-00 - Vibration Mount - Blue Dot Rear Mount for Diesel Models
$64.22
