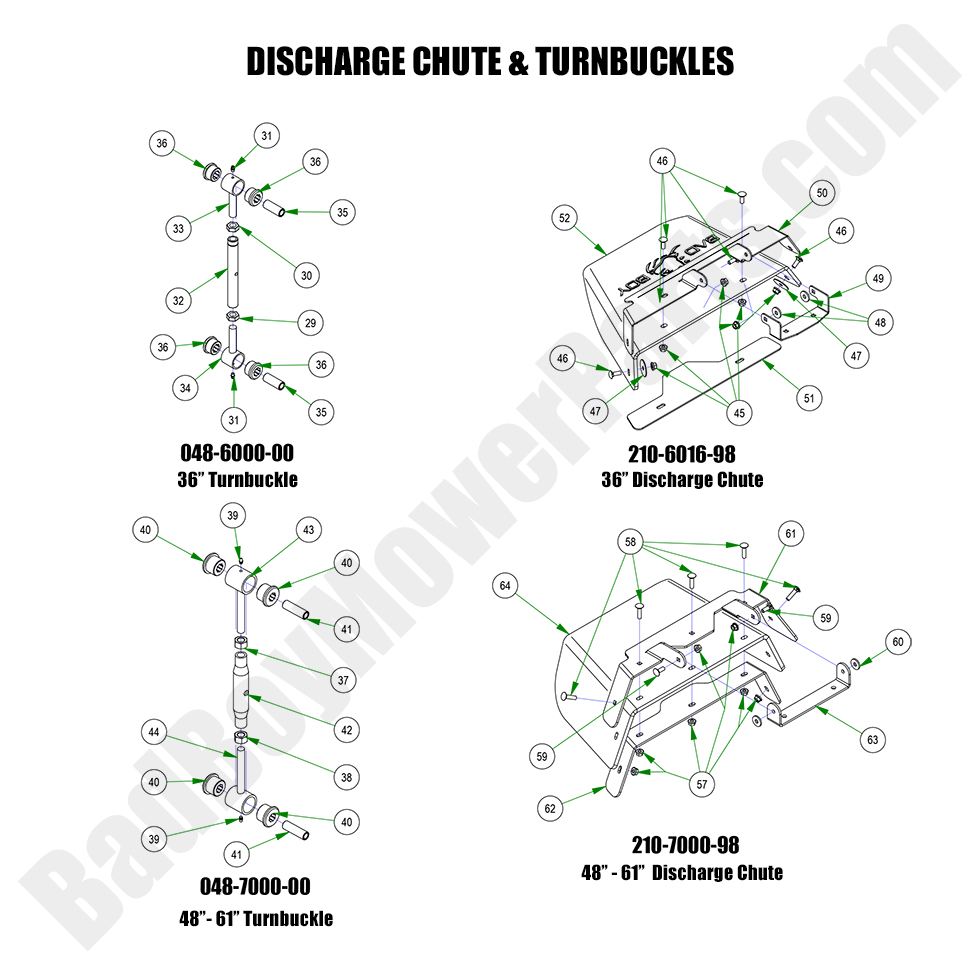

2023 Revolt - Discharge Chute & Turnbuckles

2023 Revolt - Discharge Chute & Turnbuckles

The 2023 Revolt Discharge Chute & Turnbuckles are key components in ensuring proper grass discharge and overall mower efficiency. If your chute or turnbuckles are worn or damaged, Bad Boy Mower Part diagrams will provide you with a clear guide for replacement. At BadBoyMowerParts.com, we stock a full range of Bad Boy Mower Parts, including discharge chutes, turnbuckles, and other essential components. Our Bad Boy Lawn Mower Parts are designed to be durable and easy to install, keeping your mower functioning at its peak. Shopping for Bad Boy Parts Online is convenient, and don’t forget that we offer Free Shipping On Orders Over $100, making it even easier to maintain your mower.

Bad Boy Mower Parts Lookup

2023 Revolt - Discharge Chute & Turnbuckles
  Position Number SKU Product Title Price
1 048-6000-00 048-6000-00 - Maverick/Compact Outlaw/Revolt Toplink
$80.24
2 048-7000-00 048-7000-00 - Toplink-Outlaw Decks (See Models Used On For Details) (obsolete)
use part #048-8000-00
$80.24
3 210-6016-98 210-6016-98 - 36" Stand On Chute Assembly
$145.95
4 210-7000-98 210-7000-98 - Chute Assembly (See Models Used On for Detail)
$159.22
29 013-0019-00 013-0019-00 - Nut, 5/8-18 RH
$4.39
30 013-0020-00 013-0020-00 - Nut, 5/8-18 LH
$4.39
31 024-0001-00 024-0001-00 - 1/4-28 Threaded Grease Fitting
$2.99
32 048-6001-00 048-6001-00 - Maverick/Compact Outlaw Toplink Body (See Models Used On For Details)
$28.32
33 048-6002-00 048-6002-00 - Maverick/Compact Outlaw Topllink Bushing Retainer (See Models Used On For Details)
$28.32
34 048-6003-00 048-6003-00 - Toplink Bushing Retainer (See Models Used On For Details)
$28.32
35 048-6004-00 048-6004-00 - Maverick/Compact Outlaw Topllink Bushing Sleeve (See Models Used On For Details)
$11.29
36 048-6005-00 048-6005-00 - Toplink Bushing (See Models Used On For Details)
$32.09
37 013-0007-00 013-0007-00 - 11/16-12 Hex Nut Toplink
$2.99
38 013-0008-00 013-0008-00 - 11/16-12 Lefthand Hex Nut-Topl ink
$2.99
39 024-6034-00 024-6034-00 - 1/4 Drive-in Grease Fitting
$2.99
40 032-2000-00 032-2000-00 - Toplink Bushing (See Models Used On For Detail)
$4.37
41 032-2001-00 032-2001-00 - Toplink Sleeve (See Models Used On For Detail)
$4.37
42 048-7020-00 048-7020-00 - Outlaw Toplink Body (See Models Used On For Details)
$28.32
43 048-7021-00 048-7021-00 - Outlaw Toplink RH End (See Models Used On For Details) (obsolete)
use part #048-8000-00
$80.24
44 048-7022-00 048-7022-00 - Outlaw Toplink LH End (See Models Used On For Details) (obsolete)
use part #048-8000-00
$80.24
45 013-8049-00 013-8049-00 - 5/16-18 Nylon Flange Nut
$2.99
46 018-8066-00 018-8066-00 - 5/16 x 7/8 Carriage Bolt
$2.99
47 019-0002-00 019-0002-00 - 5/16 Fender Washer
$2.99
48 019-6042-00 019-6042-00 -.360 ID Plastic Washer
$2.99
49 039-0152-00 039-0152-00 - 36" Chute Hanger Bracket (See Models Used On For Detail)
$21.39
50 039-4891-00 039-4891-00 - Discharge Chute Bracket 48 MZ (Upper)
$35.43
51 039-4892-00 039-4892-00 - 2017-2022 MZ Discharge Chute Bracket (Lower) (obsolete)
use part #039-4890-00
$35.43
52 210-6014-00 210-6014-00 - Discharge Chute Rubber Only (See Models Used On For Details)
$53.49
58 018-4703-00 018-4703-00 - 5/16-18 X 1-1/4 Carriage Bolt
$2.99
61 039-4893-00 039-4893-00 - Upper Chute Bracket (See Models Used On For Details)
$46.84
62 039-4894-00 039-4894-00 - Lower Chute Bracket (See Models Used On For Details)
$43.72
63 206-6018-00 206-6018-00 - Chute Hanger 2019-2025 Rebel, Revolt, Renegade & Rogue
$9.67
64 210-6025-00 210-6025-00 - Belted Chute with Logo 2019-& Up Rebel, Revolt, Renegade & Rogue
$62.40
